Auftraggeber:
DB Netz AG, Hamburg, Regionalbüro Nord

Zeitraum:
2003-2004

Leistungsumfang:
Entwurfsplanung, Ausschreibungsunterlagen, Ausführungsunterlagen

Bausumme:
2.000.000 €

Technische Beschreibung:

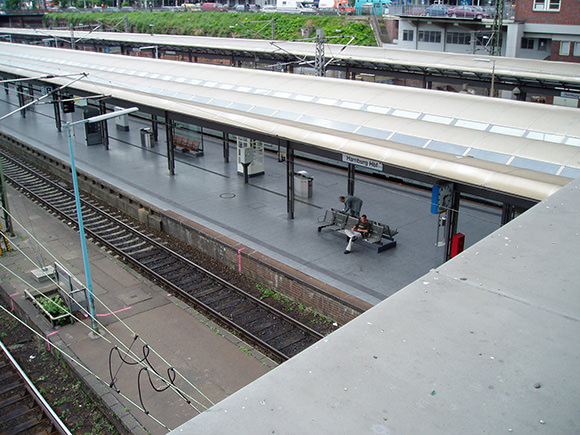

Rückbau eines 115 m langen Tunnelbauwerkes mit 110 m Tunnelrampe, Baujahr 1906, 1960, 1982

• Tunnelquerschnitt: Schwergewichtswände, Dicke 1,00 bis 1,30 m; Überbauten aus Stahlträger-in-Beton
• Lichte Weite des Quertunnels: 6,00 m; Lichte Höhe ca. 2,20 bis 3,50 m
• Rampenquerschnitt: Schwergewichtswände, Dicke 1,00 m; Überbauten aus Stahlträger-in-Beton
• Lichte Weite der Längsrampe: 4,00 m; Lichte Höhe ca. 2,15 bis 2,50 m

Zur späteren Verlegung von Kabeln und Leitungen unter dem südlichen Bahnhofsvorfeld wird eine begehbare Kabelquerung aus Stahlbetonrohren DN 1200 im Quertunnel verlegt.

• Rückbaumassen: ca. 1000 m³ Beton, Mauerwerk etc., ca. 140 t Stahl und 4 Aufzüge
• Verfüllmassen: ca. 2000 m³ Sand, ca. 125 m³ Zementsuspension
